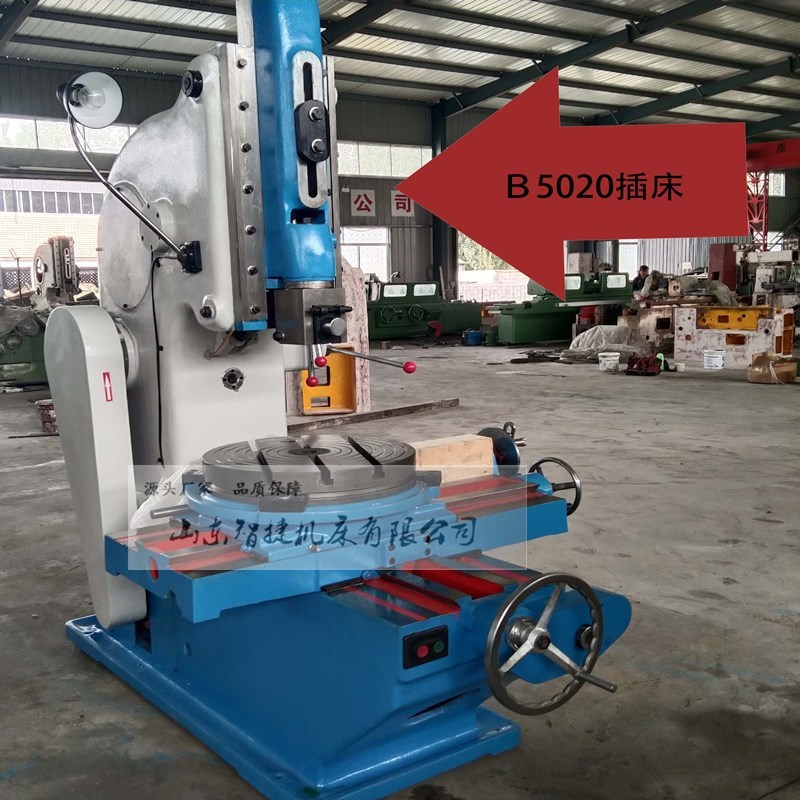

B5020插床用以加工各種部件的平面、型面及鍵槽等，對單件或小批生產車間為適合。
主轉動的機構是變搖柄齒輪的回轉及運動為滑枕的往復運動，工作臺可作縱向、橫向和回轉，自動與手動進給并可實現快速移動，工作臺遇有故障時則自動停止進給.
B5020插床經心設計，標準化、通用化、系列化、自動化程度較高，布局合理，結構緊湊協調勻稱。外形美觀，維修方便。機床使用三相交流電源,電壓380伏,頻率50赫
| 主要技術參數 | 單位 | B5020型插床 |
| 滑枕最大行程 | mm | 220 |
| 滑枕最大插削長度 | mm | 200 |
| 滑枕運動次數 | times min | 32.50.80.125 |
| 滑枕傾斜角度 | º | 0-8 |
| 工作臺直徑 | mm | 500 |
| 滑枕垂直調整距離 | mm | 230 |
| 刀頭支撐面至床身前臂間距離 | mm | 485 |
| 工作臺面至滑架下端間距離 | mm | 320 |
| 工作臺最大縱向移動距離 | mm | 500 |
| 工作臺最大橫向移動距離 | mm | 500 |
| 工作臺最大回轉角度 | º | 360 |
| 工作臺縱橫機動進給量范圍 | mm | 0.08-1.21 |
| 工作臺回轉進給范圍 | mm | 0.052-0.783 |
| 電動機功率 | kw | 3 |
| 電動機轉速（計算值） | r|min | 1430 |
| 機床凈重（約） | kg | 2200 |
| 外形尺寸（長×寬×高） | mm | 1916×1305×1995 |
